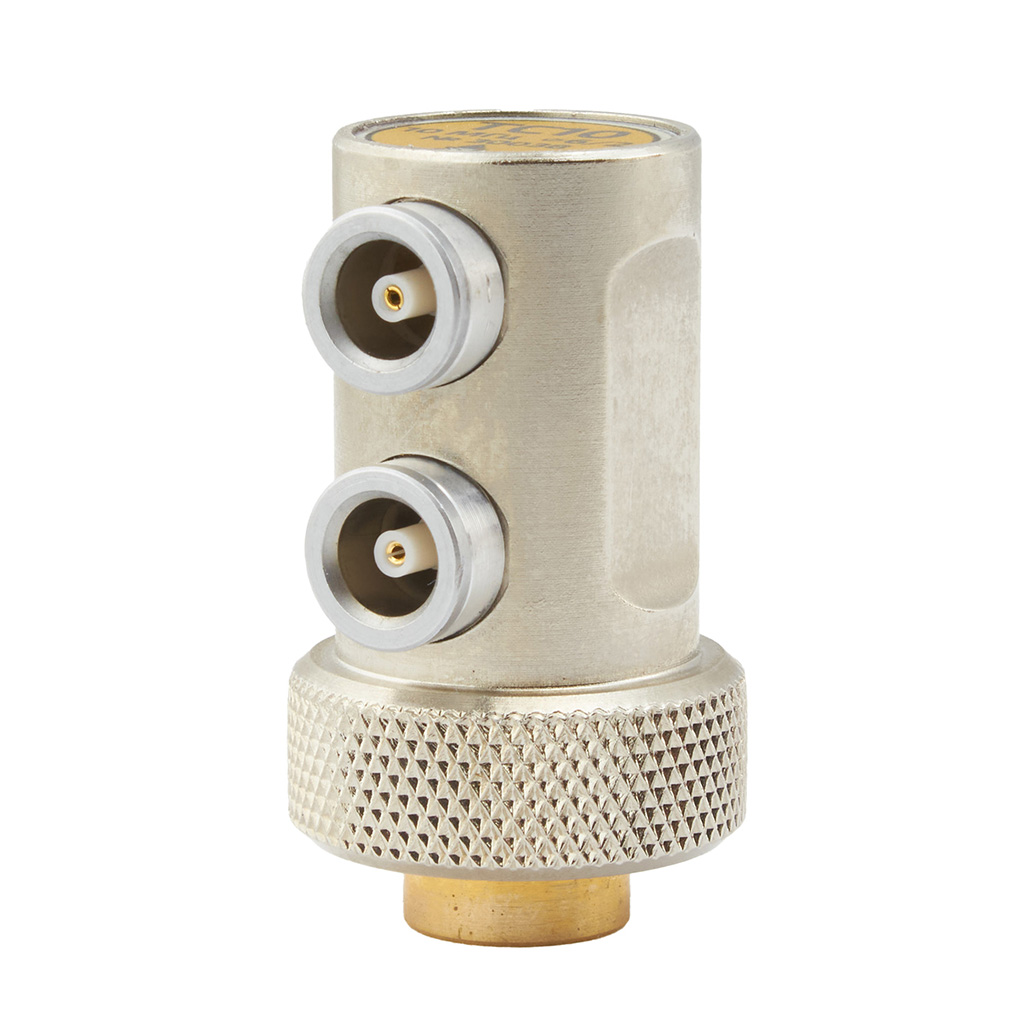

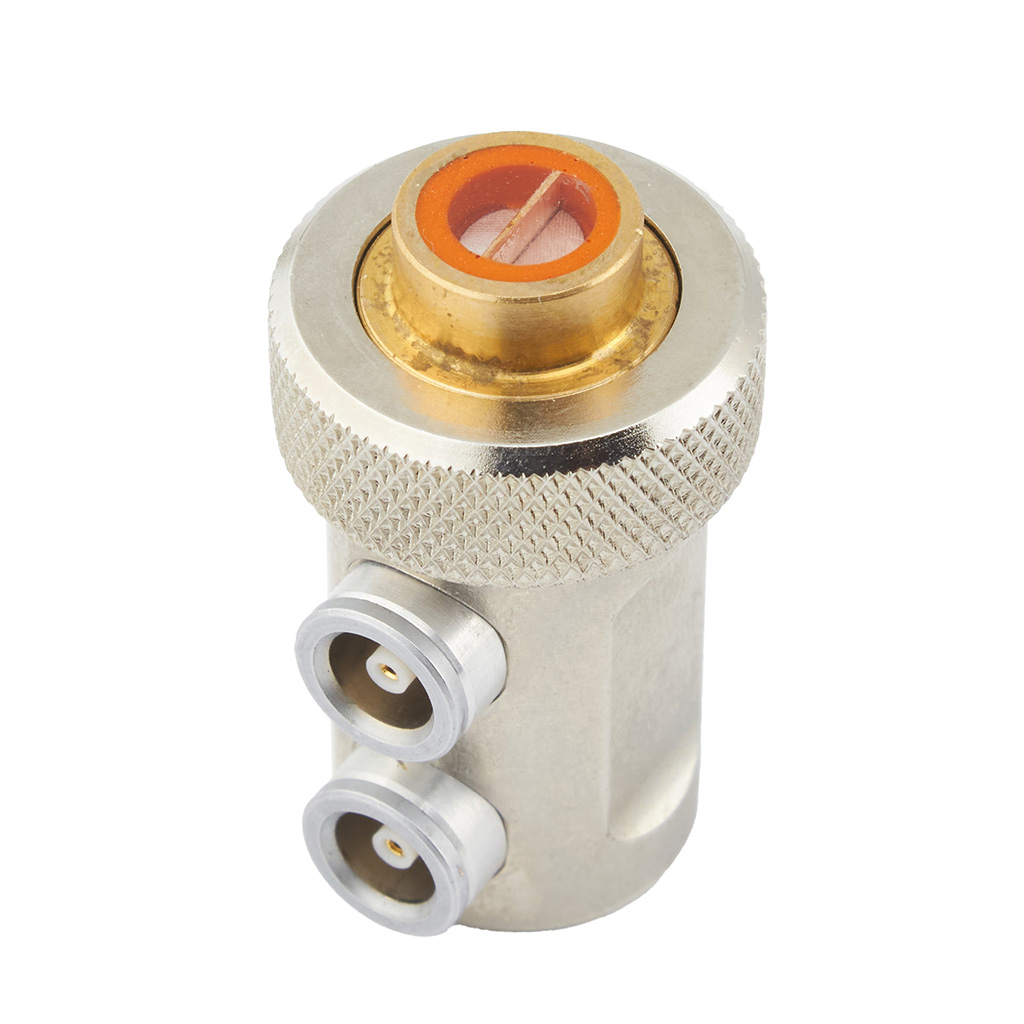

Преобразователь ТС10
Контактные прямые совмещенные преобразователи (тип П111) применяются для контроля листов, плит, валов, отливок, поковок, а также для поиска локальных утонений в стенках изделий. С их помощью выявляют объемные и плоскостные дефекты - поры, волосовины, расслоения и т.д.
Контактные прямые раздельно-совмещенные преобразователи (тип П112) применяются для определения остаточной толщины стенки изделий и для поиска дефектов, расположенных на относительно небольших глубинах под поверхностью.
Материал: втулка- латунь, корпус- алюминий с гальваническим покрытием.
|
Наименование ПЭП |
Диапазон измерений толщины (по стали), мм |
Размер пьезоэлемента, мм |
Размер контактной поверхности, мм |
Рабочая частота, МГц |
Габаритные размеры (ДхВ), мм |
|
ПЭП ТС50 |
от 1,5 до 300,0 |
10/2 |
13 |
5 |
∅20 х 34 |
|
ПЭП ТС25 |
от 3,0 до 300,0 |
10/2 |
13 |
2,5 |
∅20 х 36 |
|
ПЭП ТС10 |
от 0,5 до 30,0 |
6/2 |
9 |
10 |
∅20 х 34 |
|
ПЭП ДЕ5-12 |
от 15,0 до 180,0 |
12 |
15 |
5 |
∅20 х 45 |
